در سیستم‌های برق صنعتی، اطمینان از برقراری اتصال الکتریکی مطمئن و پایدار از اهمیت بسیار بالایی برخوردار است. اتصال ضعیف یا ناپایدار می‌تواند منجر به افزایش مقاومت الکتریکی، افت ولتاژ، افزایش حرارت در محل اتصال و در نهایت، بروز خطراتی همچون آتش‌سوزی یا خرابی تجهیزات شود. در بسیاری از صنایع، جریان‌های بالا و ولتاژهای قابل توجهی در حال عبور از مسیرهای مشخص هستند و کوچک‌ترین نقص در اتصال می‌تواند کل فرآیند تولید یا عملکرد تجهیزات حیاتی را مختل کند. بنابراین، طراحی و اجرای صحیح اتصالات الکتریکی، نقش محوری در پایداری، ایمنی و کارایی سیستم‌های برق صنعتی ایفا می‌کند.
در این میان، یکی از ابزارهای کلیدی برای ایجاد اتصالات مطمئن، کابلشو است. کابلشوها با فراهم آوردن یک واسطه استاندارد بین کابل و محل اتصال (نظیر ترمینال، شینه یا کلید قدرت)، به انتقال ایمن و بهینه جریان الکتریکی کمک می‌کنند. استفاده صحیح از کابلشو، با انتخاب مناسب نوع، جنس و روش نصب، می‌تواند عمر مفید تجهیزات را افزایش داده و از بروز مشکلات ناشی از اتصالات نامناسب جلوگیری نماید. به همین دلیل، شناخت دقیق انواع کابلشو و نحوه استفاده صحیح از آن‌ها، برای مهندسان برق و تکنسین‌های صنعتی امری ضروری به شمار می‌رود.
تعریف و عملکرد انواع کابلشو
کابلشوها قطعات مهمی در سیستم‌های برق صنعتی هستند که برای ایجاد اتصالات مطمئن و ایمن بین کابل‌ها و سایر اجزای سیستم برق (مانند ترمینال‌ها، شینه‌ها یا کلیدها) استفاده می‌شوند. آن‌ها به گونه‌ای طراحی شده‌اند که انتقال جریان الکتریکی را با کمترین مقاومت و افت ولتاژ انجام دهند.

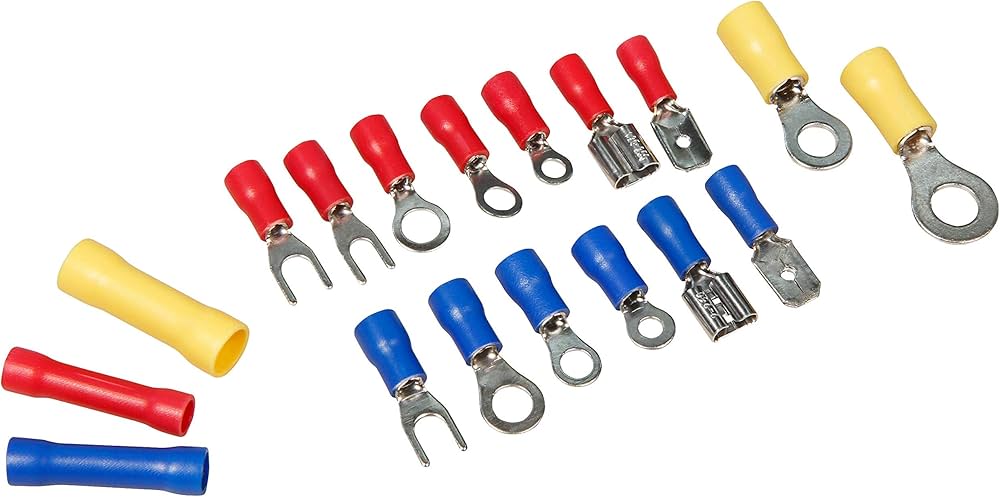

انواع کابلشو بر اساس ویژگی‌های مختلف:
- کابلشو لوله‌ای (Tubular)
- مناسب برای استفاده در کابل‌های مسی
- ساده‌ترین نوع کابلشو برای اتصالات
- به راحتی قابل نصب با ابزار پرس
- کابلشو پرسی (Compression)
- اتصال با استفاده از پرس هیدرولیکی یا دستی
- برای اتصال کابل‌های مسی و آلومینیومی
- ایجاد اتصالی مقاوم و بادوام
- کابلشو پیچی (Bolted or Mechanical)
- اتصالات با پیچ و مهره
- مناسب برای کابل‌های با مقاطع بزرگ
- مناسب برای کاربردهای صنعتی که نیاز به اتصال قابل تنظیم دارند
- کابلشو لحیمی (Solder Type)
- استفاده از لحیم برای اتصال کابل به کابلشو
- مناسب برای اتصالات با جریان پایین
- فراهم آوردن اتصال دقیق و پایدار
- کابلشو بی‌متال (Bimetallic)
- ترکیبی از دو فلز (معمولاً مس و آلومینیوم)
- برای جلوگیری از خوردگی در اتصالات کابل‌های مسی و آلومینیومی
- به ویژه مناسب برای اتصالات بین دو نوع کابل با جنس متفاوت
- کابلشو مسی
- استفاده در سیستم‌هایی که نیاز به مقاومت بالای الکتریکی دارند
- مقاومت پایین در برابر جریان‌های بالا
- کاربرد در تجهیزات حساس
- کابلشو آلومینیومی
- سبک‌تر و اقتصادی‌تر نسبت به کابلشوهای مسی
- مناسب برای کابل‌های با ولتاژ بالا
- مقاوم در برابر شرایط محیطی
- کابلشوهای روکش‌دار (Insulated)
- حفاظت از کابل‌ها در برابر شرایط محیطی سخت
- جلوگیری از تماس با رطوبت و مواد شیمیایی
- مناسب برای کاربردهای خارج از ساختمان یا محیط‌های مرطوب
- کابلشوهای بدون روکش (Non-Insulated)
- مناسب برای محیط‌های خشک و داخلی
- هزینه کمتر نسبت به کابلشوهای روکش‌دار
- اتصالات ساده و سریع
- کابلشوهای مقاوم به حرارت بالا
- طراحی شده برای محیط‌های با دمای بسیار بالا
- مقاومت عالی در برابر تغییرات دما
- کابلشوهای ضد خوردگی
- مناسب برای محیط‌های شیمیایی و مرطوب
- جلوگیری از اکسیداسیون و آسیب دیدگی در درازمدت
- کابلشوهای فنری (Spring Type)
- استفاده در اتصالات با فشار کم
- سرعت نصب بالا و بدون نیاز به ابزار خاص
- کابلشوهای خودکار (Self-Contained)
- اتصالات سریع و بدون نیاز به ابزار اضافی
- مناسب برای اتصالات موقتی یا قابل تغییر
نحوه صحیح انتخاب کابلشو
انتخاب صحیح کابلشو یکی از عوامل کلیدی در تضمین ایمنی و عملکرد بهینه سیستم‌های برق صنعتی است. برای انتخاب درست، ابتدا باید نوع هادی کابل (مسی یا آلومینیومی) مشخص شود، چرا که نوع کابلشو باید با جنس هادی مطابقت کامل داشته باشد. استفاده از کابلشوی نامناسب می‌تواند منجر به افزایش مقاومت اتصال، داغ شدن محل اتصال و در نهایت خرابی سیستم شود. علاوه بر جنس، سطح مقطع هادی نیز باید با دهانه داخلی کابلشو سازگاری کامل داشته باشد تا اتصال به‌صورت فشرده و بدون لقی انجام گیرد.
در گام بعدی، شرایط محیطی محل نصب نیز باید در نظر گرفته شود. در محیط‌هایی با رطوبت بالا یا وجود مواد خورنده، استفاده از کابلشوهای روکش‌دار یا ساخته‌شده از مواد مقاوم در برابر خوردگی توصیه می‌شود. همچنین در کاربردهایی که سیستم در معرض لرزش یا تغییرات دمایی شدید است، نوع کابلشو باید دارای مقاومت مکانیکی و حرارتی کافی باشد. در نهایت، استاندارد بودن کابلشو، تطابق آن با ولتاژ کاری، و روش نصب (پرس، پیچ یا لحیم) از دیگر عوامل مهمی هستند که در انتخاب کابلشو نباید نادیده گرفته شوند. انتخاب آگاهانه و فنی کابلشو، ضامن عملکرد ایمن و بلندمدت سیستم برق خواهد بود.
مراحل آماده‌سازی کابل برای نصب کابلشو:
- تعیین نوع و سایز مناسب کابلشو بر اساس مشخصات کابل
- بررسی سالم بودن عایق و هادی پیش از برش
- اندازه‌گیری دقیق طول مورد نیاز برای لخت کردن کابل
- برش کابل با ابزار تیز و مناسب جهت جلوگیری از له‌شدگی یا رشته‌شدگی هادی
- جدا کردن روکش یا عایق کابل با ابزار مخصوص بدون آسیب به هادی
- بررسی چشمی برای اطمینان از عدم آسیب به رشته‌های مسی یا آلومینیومی
- تمیز کردن سطح هادی از چربی، اکسید یا گرد و غبار
- مرتب‌سازی و صاف کردن رشته‌های هادی (در کابل‌های رشته‌ای)
- اعمال قلع‌کاری (در صورت نیاز برای لحیم‌کاری یا کاهش پخش شدن رشته‌ها)
- بررسی تطابق قطر کابل لخت‌شده با قطر داخلی کابلشو
- انجام تست مکانیکی دستی برای اطمینان از ورود کامل هادی به کابلشو
- آماده‌سازی ابزار پرس یا گشتاور‌سنج در صورت نیاز
- رعایت ایمنی شخصی با استفاده از دستکش عایق و ابزار ایمن
- اطمینان از خشک بودن کابل و محیط نصب در شرایط مرطوب
- ثبت مشخصات کابل و کابلشو جهت کنترل کیفیت در پروژه‌های صنعتی
- آماده‌سازی محل نصب نهایی (شینه یا ترمینال) پیش از نصب کابلشو
اشتباهات رایج در نصب کابلشو
در نصب کابلشو، برخی اشتباهات رایج می‌توانند به‌طور جدی عملکرد سیستم برق را تحت تأثیر قرار دهند و حتی منجر به خرابی‌های پرهزینه و خطرات ایمنی شوند. یکی از شایع‌ترین این اشتباهات، انتخاب نادرست سایز کابلشو نسبت به سطح مقطع کابل است. اگر قطر داخلی کابلشو با قطر هادی تطابق نداشته باشد، اتصال یا بیش از حد سست خواهد بود یا به کابل فشار بیش‌ازحد وارد می‌کند که نتیجه آن افزایش مقاومت، ایجاد گرمای موضعی و در نهایت آسیب به کابل است. همچنین استفاده از کابلشو با جنس متفاوت از جنس هادی، بدون در نظر گرفتن خاصیت الکترولیتی آن‌ها، می‌تواند خوردگی گالوانیکی و از بین رفتن اتصال را به‌دنبال داشته باشد.
اشتباه دیگر در فرآیند نصب، استفاده نادرست یا ناقص از ابزار پرس یا پیچ‌کردن کابلشو است. پرس کردن با فشار نامناسب یا در نقطه‌ای اشتباه، موجب می‌شود هادی به‌خوبی در کابلشو قفل نشود و به مرور زمان شل شود. از سوی دیگر، استفاده از ابزار غیراستاندارد یا کهنه، باعث وارد آمدن آسیب به بدنه کابلشو یا ناقص ماندن اتصال خواهد شد. همچنین نادیده گرفتن تمیزی سطح هادی و کابلشو پیش از نصب، می‌تواند انتقال جریان را مختل کند و خطر افت ولتاژ یا افزایش حرارت را به‌همراه داشته باشد. رعایت نکردن این نکات ساده اما حیاتی، می‌تواند سیستم را در برابر اختلالات الکتریکی و مکانیکی آسیب‌پذیر کند.
